SMARXリフローナット

SMARXリフローナットは、表面実装できるナットで、基板上に自由にネジ締め部を形成可能です。
グラウンドに接続することで、シールド効果の向上や安定化が期待できます。
非貫通タイプは、貫通タイプに比べ設置面積を広く確保できるため、実装強度の面でも優位性があります。

非貫通タイプのリフローナットの特徴

・基板に穴を空けずに、表面実装ができる
　　基板裏面（ナット直下）がデッドスペースにならない
　　パターン配線の設計自由度アップ
・高い基板実装強度
・ネジ部へのはんだやフラックス上りなし
・超小型でも有効ネジ山数を多く確保（特許技術）

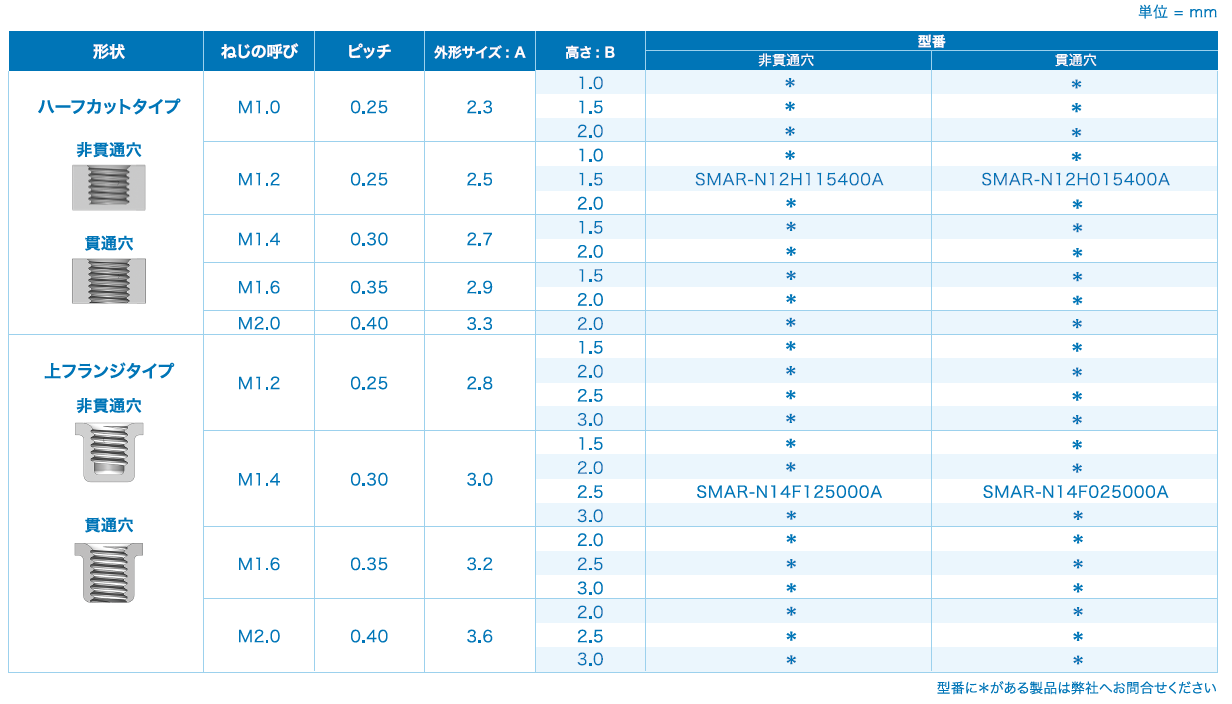

放熱機能を含めた複数のバリエーションとサイズ展開を持っています。実装面積も極限まで小さく抑え、実装時のθずれもありません。その上で高い基板剥離強度と接触信頼性も確保されています。基板と基板の固定、基板と金属カバーの固定に加え、ヒートシンクの固定などにもご使用頂けます。

SMARXリフローナットは、表面実装できるナットで、
基板上に自由にネジ締め部を形成可能です。
グラウンドに接続することで、シールド効果の向上や安定化が期待できます。
非貫通タイプは、貫通タイプに比べ設置面積を広く確保できるため、
実装強度の面でも優位性があります。

基板設計CAD用 Foot Print Data (.dxf/.png)

DXファイル

PNGファイル

テクニカルデータ
