SMARXコンタクト

SMARXコンタクト
高周波（〜10GHz）対応

SMARXコンタクトは、基板と基板、基板と金属カバーなどを電気的に接続する
表面実装可能なスプリングコンタクトです。インピーダンスの大幅低減を実現し、
誘起ノイズ低減が可能なだけでなく、優れた高周波特性および高信頼性を両立させることで、
設計自由度を広げ、適用製品の魅力を高めます。
特許技術によって、高周波10GHz級に至るまでの高周波信号伝送にも適用が可能です。

[ Application ]
スマートフォン、コネクテッドカー DCM関連、スマートウォッチ、デジタルワイヤレス機器、
スペースプロダクト、10GHzまでの高周波信号伝送部、アンテナ関連部等

SMARXコンタクトの特徴

特許技術により、優れた高周波特性および高信頼性を両立
・優れた高周波特性
　　低インピーダンス特定により誘起ノイズを低減
　　低反射特性により10GHz級までの高周波伝送を可能に
・高信頼性
　　良好なばね特性により「高信頼性」「高安定性」「高耐久性」を実現

SMARX特許技術：短縮接点による伝送距離短縮化
伝送距離が短いとなぜ嬉しいか
（1）特性インピーダンス安定化による伝送ロスの低減
（2）高い周波数でも低インピーダンス接続出来る事でノイズの低減

SMARXコンタクトの特長を生かした用途例

1. グラウンド接続
[1] ノイズ誘起電圧の低減
a) グラウンド性能の安定化、強化
b) グラウンド接続数の削減
[2] 短縮接点により並列回路を形成して導体抵抗を低減

2. アンテナ給電や高速信号の接続
[1] 特性インピーダンスの整合が取りやすい
  a) 信号の反射を低減
  b) 伝送損失（インサーションロス）の低減
  c) アンテナ特性を最大限に発揮

3. 電源接続
[1] 導体抵抗の低減
・大電流接続が可能（導体抵抗が低くなり、発熱が抑えられる）
[2] インピーダンスの低減
・電源ノイズの低減

超小型 SMARXコンタクト
高周波（〜10GHz）対応

PCB水平接続用

実装面積を極限まで小さくした設計（1.2mm x 1.2mm ,0.6mm x 1.6㎜　世界最小クラス）。
広いワーキングエリアを実現し、その形状から外力に対しても強い構造となっています。特許を取得したオリジナルの短縮接点構造を採用し、高周波信号の反射を低減し、グラウンド接続においてもノイズの低減に貢献します。

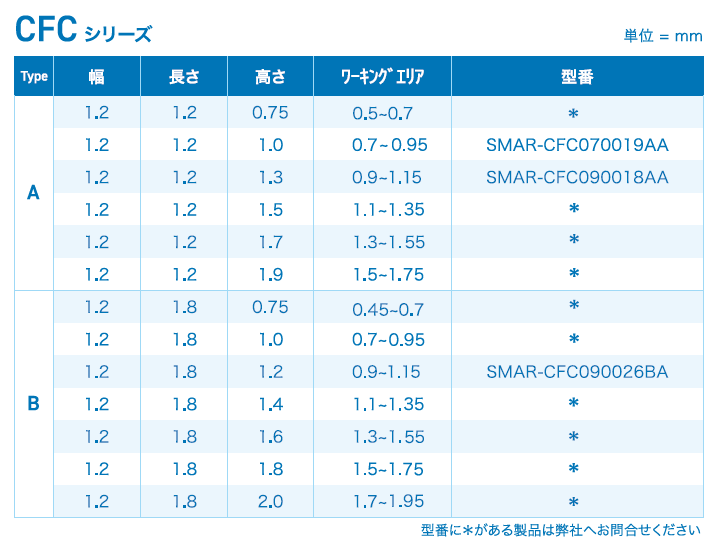

CFCシリーズ

基板設計CAD用 Foot Print Data (.dxf/.png)

DXファイル

PNGファイル

機構設計2D CAD用外観形状 Data (.stp)

SMAR-CFC070019A

SMAR-CFC090018A

SMAR-CFC090026B

SMAR-CFC070019A

SMAR-CFC090018A

SMAR-CFC090026B

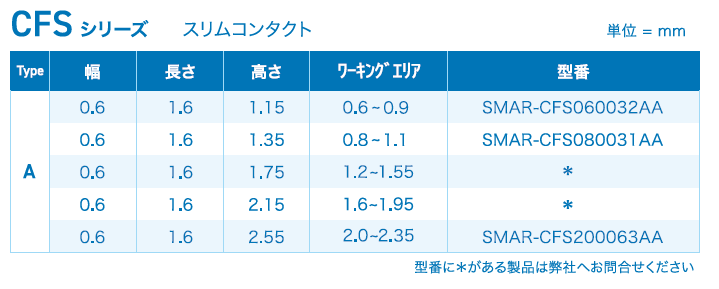

CFSシリーズ

基板設計CAD用 Foot Print Data (.dxf/.png)

DXファイル

SMAR-CFS080031A

PNGファイル

SMAR-CFS080031A

機構設計2D CAD用外観形状 Data (.stp)

SMAR-CFS080031A

CFVシリーズ

CFVシリーズサイドコンタクト

単位 = mm

Type	幅	長さ	高さ	可動域	型番
ノーマル	2.0	1.6	1.5	0.35~0.93	SMAR-CFV035030NA
リバース	2.0	1.6	1.5	0.35~0.93	SMAR-CFV035030RA

基板設計CAD用 Foot Print Data (.dxf/.png)

DXファイル

SMAR-CFV035030NA

PNGファイル

SMAR-CFV035030NA

機構設計2D CAD用外観形状 Data (.stp)

SMAR-CFV035030NA

SMAR-CFV035030NA

SMARXコンタクト
高周波（〜10GHz）対応

PCB水平接続用

製品サイズH0.8mm W1.0mm からH3.8mm W1.4mm まで。様々な形状と広い可動域を持つ18 種類をラインアップし既存品との互換性がありスムーズな置き換えが可能です。　
このシリーズにも特許を取得したオリジナルの短縮接点構造が採用され、高周波信号の伝送ロスを低減。グラウンド接続においても誘導ノイズが低減でき、高品質・安定動作に貢献します。
